Построить навес для автомобиля своими руками


виды, материалы, чертежи и строительство

В каждом загородном доме обязательно должно быть место для стоянки автомобиля.

Не всегда выгодно строить гараж. Во-первых, крышу на столбах (навес) оборудовать быстрее, проще, дешевле. Во-вторых, гараж – это капитальное строение, которое занимает большую площадь.

Статья поможет читателю не только узнать особенности различных навесов для автомобилей, но и выбрать лучший для себя вариант.

Разновидности навесов

Все навесы имеют одинаковое назначение – это защита автомобиля от осадков, солнечных лучей, других «сюрпризов» окружающей среды. Однако у них есть и особенности.

  1. Размещение.
  1. Мобильность.
  1. Материал для опор и каркаса.
  1. Конструкция кровли.
  1. Кровельный материал.

Для кровельных работ используют различные покрытия. Однако для навесов подходят не все. Чаще всего выбирают следующие материалы.

  1. Профнастил – это волнистые или ребристые листы из тонкой стали или алюминия. У них есть достоинства и недостатки.

Плюсы:

Минусы:

  1. Металлочерепица – это металлические заготовки, прошедшие штамповку, оцинковку, а затем покрытые полимером. У них есть положительные и отрицательные качества.

Плюсы:

Минусы

  1. Ондулин – это целлюлоза, пропитанная битумом с полимерными добавками. Строители отмечают достоинства и недостатки у такого покрытия.

Плюсы:

Минусы

  1. Поликарбонат – это полимерный материал, состоящий из нескольких панелей с рёбрами жесткости. Выпускается в прозрачном или цветном варианте. У него есть достоинства и недостатки.

Плюсы

Минусы:

Подготовка проекта

Строительство навеса начинают с подготовки проекта. Он включает чертёж с основными размерами и описанием параметров будущей конструкции. В проекте учитывают оптимальные условия для эксплуатации, состав покрытия, характеристики основы и покрытия.

  1. Выбор лучшего зимнего варианта.

Все преимущества навеса для автомобиля полностью раскрываются зимой.

При разработке проекта обязательно рассматривают климатические особенности местности.

Доказано, что зимой автомобиль лучше хранить под навесом.

Конструкция из опорных столбов и крыши надёжно защищает от осадков, а к тому же не создаёт свой микроклимат. Заехав зимой под навес, машина постепенно остывает, а значит, не покрывается росой. В гараже из-за смены температуры выпадает роса, которая постепенно разрушает металл кузова.

В районах с холодной и продолжительной зимой выбирается более прочная конструкция, выдерживающая толстый слой снега. Каркас из дерева или металла дополнительно усиливают, чтобы выдержать нагрузку до 150 кг на кв. м кровли.

Среди кровельных материалов только поликарбонат не меняет своих качеств в условиях суровой зимы.

  1. Выбор покрытия площадки.

Недорогой и простой способ покрытия – это засыпка щебёнкой. Чтобы не делать спуск, покрытие должно находиться на уровне земли. Жёсткость у щебёнки достигается качественной трамбовкой.

Более затратные способы — это укладка бетона или тротуарной плитки. В любом случае перед укладкой площадку готовят: снимают слой почвы, делают отсыпку щебнем и песком, утрамбовывают.

  1. Выбор размеров конструкции.

В зависимости от количества машин выбирают размеры.

Стандартами установлено, что для одного автомобиля навес должен быть по длине больше машины на один метр, а по ширине до двух метров.

Для двух машин ширина навеса рассчитывается по формуле: Ш = Ш1 + Ш2 + 2 м + 0,8 м, где:



Высота выбирается с учётом габаритов автомобиля с грузом на багажнике. При очень высоком навесе косые осадки попадают внутрь конструкции. Оптимальная высота 2,3 метра.

Универсальными считаются следующие размеры:

  1. Выбор материалов опоры.

В качестве строительных материалов для стоек подходят: металл, дерево, бетон, кирпич, камень.

Обычно опоры строят из металла или дерева. Их легко монтировать, а главное, они обходятся дешевле, чем другие строительные материалы.

Основное требование к сборным металлическим опорам – это прочность. Чтобы выдерживать нагрузку кровли со снежным покровом, потребуются 100 — миллиметровые металлические трубы. Диаметр зависит от шага установки. Минимальный размер труб допускается, если стоек много. А вот для односкатной кровли с четырьмя стойками потребуются трубы максимального диаметра.

К опорам из дерева предъявляют особые требования. Прежде всего, это связано с возможным гниением из-за влажности. Опоры из качественных сортов древесины, обработанные перед установкой, прослужат до 15 лет.

Достаточную надёжность обеспечивают 200- миллиметровые оцилиндрованные бревна и брус размером 150 мм.

Перед покупкой материала надо посчитать количество стоек. В зависимости от шага их требуется разное количество. Каждая стойка должна выдерживать давление до 250 кг.

Подсчитано, что для среднего автомобиля с небольшой площадкой потребуется 6 стоек. Между опорами выбирается расстояние до 3 м. Обязательно ставятся стойки по углам строения.

  1. Выбор материалов для покрытия.

В качестве покрытия для отдельно стоящего строения лучше всего подходит профнастил или ондулин. Они имеют высокую надёжность и прочность, поэтому служат более 20 лет. Дольше служит только металлочерепица, но она стоит дороже, а главное, задерживает сход снега. Эти покрытия не пропускают свет, поэтому под ними всегда тень.

Навесам лучше всего подходит поликарбонат. Основное внимание уделяют выбору качества материала. В жаркую погоду хорошо создаёт тень трёхслойный поликарбонат с высоким показателем поглощения солнечного света.

У навеса, пристроенного к дому, логично делать однотипное с домом кровельное покрытие.

Основные параметры кровель устанавливаются «Строительными нормами и правилами». Ими пользуются при проектировании кровель с любым покрытием. Наклон в градусах или процентах определяют по уровню горизонта. Большое значение для выбора наклона имеет вид кровельного материала.

Для всех кровель на столбах оптимальным считается наклон ската от 15 до 25 градусов.

Количество материалов определяют по площади кровли. Их закупают с запасом: на 5% больше, чем рассчитанная площадь.

Строительство навеса из поликарбоната

Для строительства металлической конструкции с односкатной кровлей, покрытой поликарбонатом, придерживаются следующей последовательности работ.

  1. По проекту готовят площадку. Её очищают от мусора, размечают колышками, а затем роют котлован глубиной до 30 см.
  2. По бокам площадки с шагом до 3 метров выкапывают ямы, в которые будут помещаться металлические опоры.
  3. Дно котлована заполняют щебнем и песком, после этого трамбуют;
  4. Устанавливают опалубку для столбчатого фундамента. Производят армирование плиты и столбов. Можно не делать столбчатый фундамент, а сразу бетонировать в земле опоры, но стойки без защиты быстро разрушатся.
  5. Заливают бетон толщиной до 10 см. Он затвердевает около недели.
  6. К столбчатому фундаменту крепят стойки. Отвесом контролируют вертикаль. Подпиливают столбы, чтобы сохранился уклон у будущей кровли.
  7. По верхним оголовкам между опорами и перпендикулярно им приваривают металлический профиль так, чтобы получился прямоугольный треугольник. Стропильной конструкции создаются рёбра жёсткости, а сверху приваривают обрешётку. Готовую ферму зачищают, грунтуют, а затем красят.
  8. На стропильную систему укладывают 12- миллиметровый сотовый поликарбонат. Крепят листы прижимными элементами. Стальной крепёж ржавеет, и остаются подтёки, а дерево разбухает от влаги. На стыках листов устанавливают специальный профиль.

Строительство навеса из дерева

Полностью деревянные навесы для машин встречаются редко. Деревянной считается конструкция, у которой из дерева опоры, элементы каркаса и обрешётка. Кровля имеет разные покрытия.

Строительство деревянного навеса начинают с разметки, устройства фундамента и крепления стоек одним из вариантов:

Площадку укладывают плиткой или бетонируют.

Столбчатый фундамент защищает деревянные опоры от контакта с землёй, а значит, продлевает срок их службы.

Стойки, установленные на закладные детали столбчатого фундамента, связывают между собой, а сверху укладывают поперечные балки.

Оборудование каркаса завершается сборкой стропил и набивкой обрешётки.

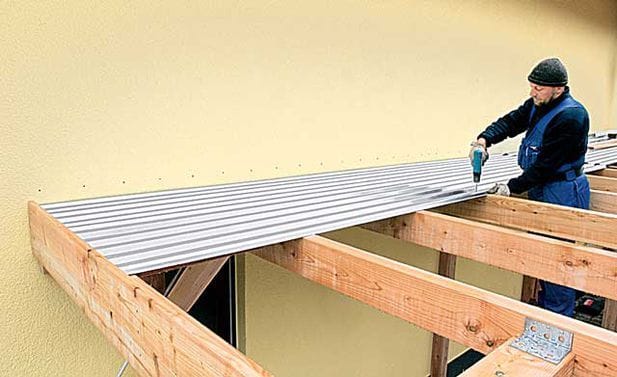

Кровля получится высокого качества, если при монтаже профнастила придерживаются следующих правил:

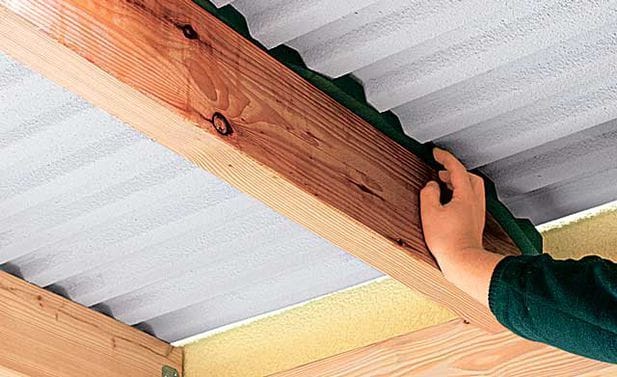

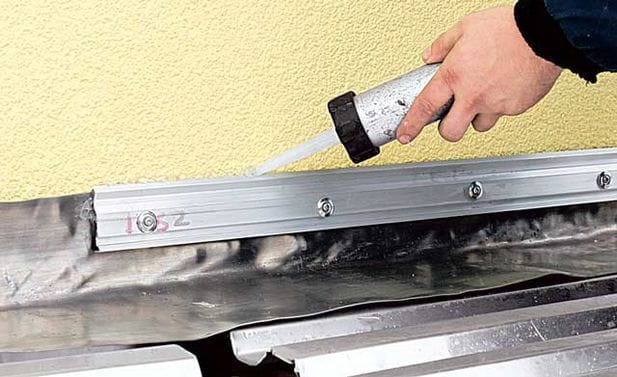

Правильное крепление профнастила

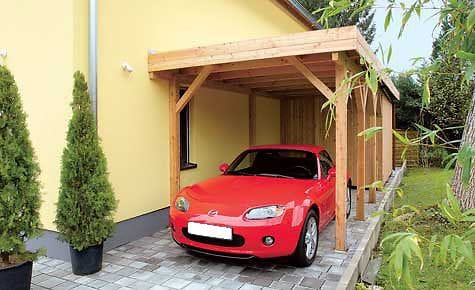

Пристроенный навес

Такая конструкция с максимальной пользой занимает придомовую территорию. Хорошо себя зарекомендовали опорно-балочные конструкции. У них высокая прочность и оригинальный стиль. Сооружение пристроенного навеса выполняется поэтапно.

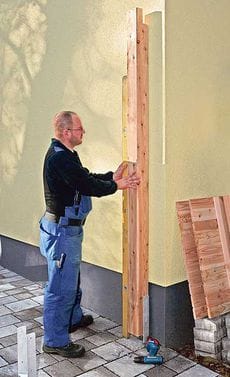

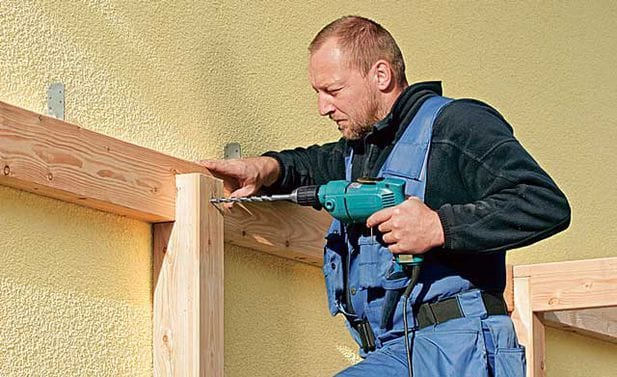

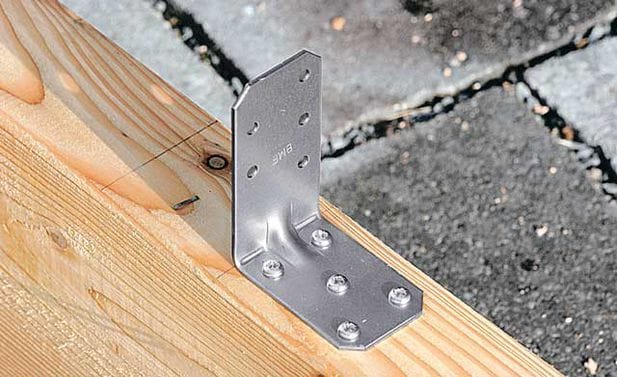

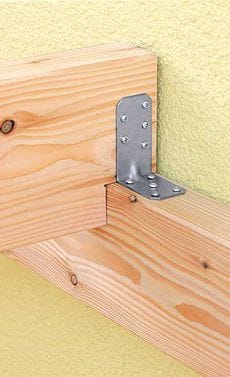

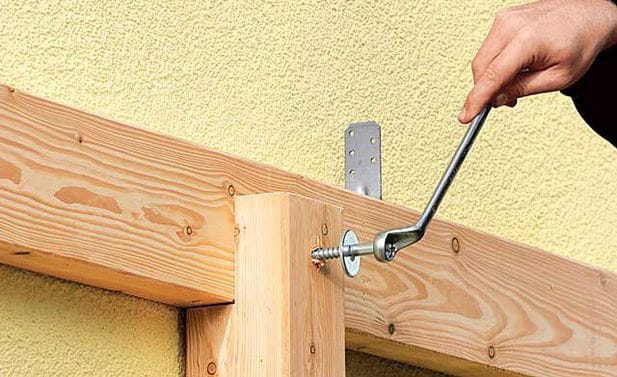

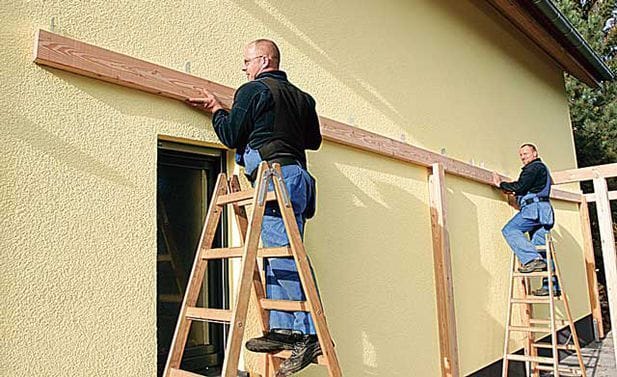

Первый этап. Крепление скоб для несущей балки.

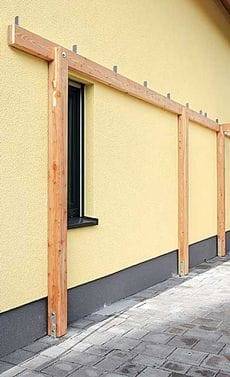

Работы начинают с разметки стены. В местах примыкания концов несущих балок к стене анкерами крепят железные скобы.

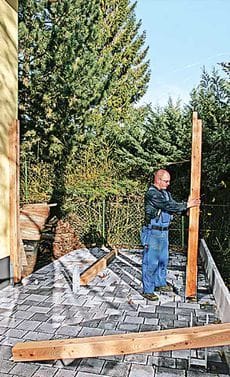

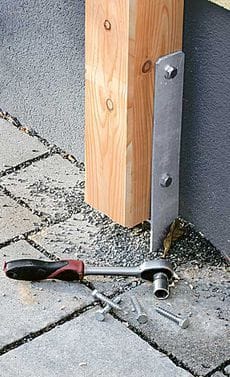

Второй этап. Монтаж стоек.

Выбирают места для установки опор. В простом варианте их потребуется две.

Стойки устанавливают в вырытые метровые ямы. По высоте они должны быть на 30 см ниже укреплённых железных скоб. Перед установкой в ямах из рубероида делают опалубку, в которую вставляют деревянные столбы, а затем заливают бетоном.

Получаются опоры с фундаментом, который затвердевает до трёх дней.

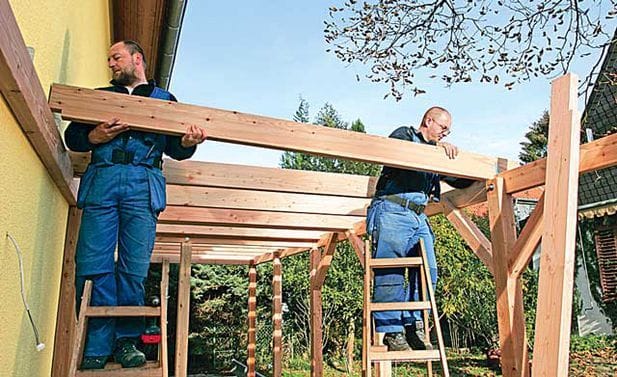

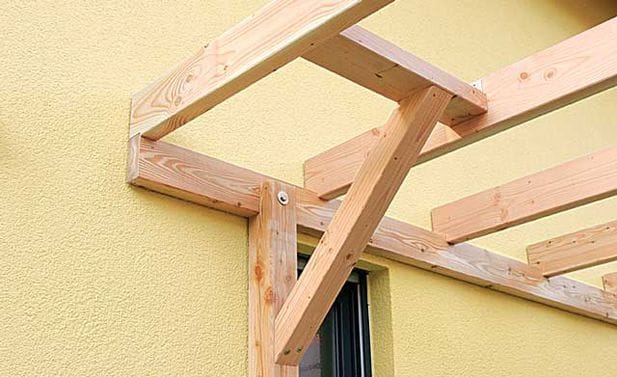

Третий этап. Монтаж каркаса.

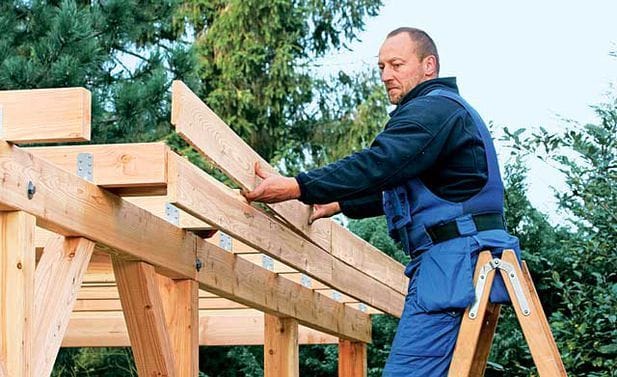

Поперечные стропила будущей крыши вставляют в скобы на стене и прибивают к опорам.

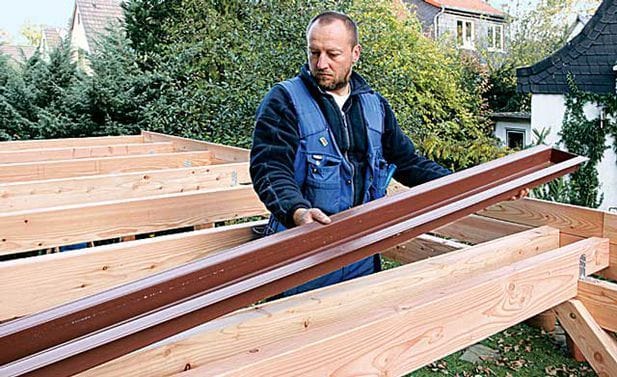

На ребро устанавливают доски обрешётки. Выбор шага зависит от покрытия. Несложно монтировать листы ондулина, поэтому его часто применяют для кровель домов и пристроек.

Шаг обрешётки связан с наклоном кровли. При наклоне более 15 градусов выбирают шаг обрешётки 600 мм.

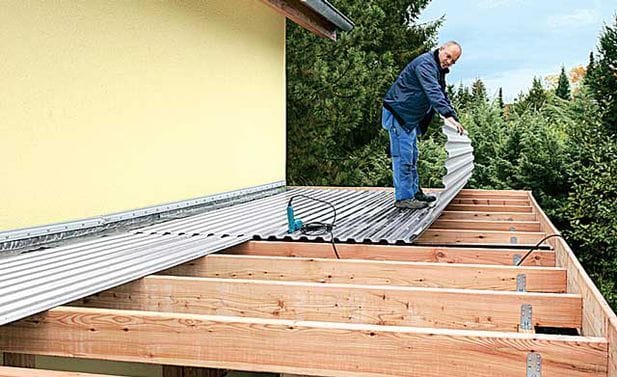

Четвёртый этап. Укладка кровельного покрытия.

Ондулин укладывают со сдвигом, чтобы не сходились стыки листов. Для крепления применяют специальные гвозди. Их прибивают внизу каждой волны.

Чтобы придать пристроенному сооружению завершённый вид, дизайнеры советуют обшить кровлю внутри деревянными или пластиковыми панелями.

В общем, навес для автомобиля не является капитальным строением. Его можно построить собственными силами. Он не занимает много места. Существует много разновидностей таких сооружений.

Эти и другие качества навесов делают их привлекательными для большинства владельцев автолюбителей.

Видеоинструкция:

Загрузка...

dizlandshafta.ru

Как сделать навес для машины своими руками

Навес для авто является простейшим сооружением при обустройстве летнего гаража на дачном участке. Такая постройка обеспечит безопасную парковку, защитит автомобиль от атмосферных осадков, ультрафиолета. Ее легко построить самостоятельно, если возведение полноценного гаража не по силам. В статье расскажем, как соорудить прочный навес для машины своими руками.

Варианты навесов, защищающих машины от солнца и дождя

На дачных участках автонавесы чаще встречаются трех типов:

  1. Пристройки к зданию. Осуществить своими руками постройку сможет даже начинающий строитель. Фиксируются к стене одной стороной, поэтому придется меньше вкапывать столбов.
  2. Стационарные имеют не менее четырех опор, их конструкция разнообразная.
  3. Мобильные тенты при необходимости легко перенести в другое место, свернуть, чтобы убрать на хранение.

Совет: для надежной защиты автомобиля следует построить навес с боковыми стенками.

Выбор постройки летнего гаража зависит от величины дачного участка, расположения дома. Второй вариант выгоднее, сооружение устанавливают у забора.

Виды конфигурации крыши и их преимущества

Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

Фото, чертеж и схема крыши
  1. Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
  2. Двускатная крыша (вальмовая) – более жесткая, имеет высокие ветрозащитные характеристики.
  3. Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.

Какая должна быть высота автомобильного навеса

Размеры навеса дачного участка зависят от величины машины. Она должна поместиться с расчетом открывания дверей, капота, багажника. Поэтому ширину делаем на несколько сантиметров больше.

Если вы решили сделать своими руками навес для автомобиля, учитывайте следующие параметры:

При расчете размеров для двух машин берут расстояние между зеркалами заднего вида равными 0,5 м.

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить автонавес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

Особенности опорной конструкции

При строительстве навеса стационарного типа устанавливаем не менее 4 стоек, которые впоследствии состыковываем друг с другом. Перед установкой опор определяемся с конструкциями. Опоры устанавливаем с шагом не более 1,5 метра. Размеры заранее просчитываем, проставляем на чертеже.

Каменная, бетонная, кирпичная

Массивные столбы не требуют постоянного ухода. Но при установке тяжелых опор, возможно, потребуется применение тяжёлой техники. Построить навес из кирпича, бетона или камня своими руками сложнее, чем из дерева или металла.

Схема кирпичного навеса с размерами

Конструкции с массивными столбами, обитыми по бокам сайдингом или вагонкой, выглядят солидно, долго служат. Их строительство стоит немного меньше, чем возведение полноценного гаража.

Металлическая

Сделать навес для машины своими руками из металлических труб ᴓ 80 мм – правильное решение создания опор. Углубления делаем буром. Металл боится коррозии, поэтому нужно покупать материал с защитой от сырости.

Фотосхема металлического навеса

Вставляем опоры, заливаем ямы бетонным раствором. Стойки соединяем поперечинами. Если вы решили сделать навес из металла, следует воспользоваться сварочным аппаратом.

Деревянный автонавес

Деревянный навес прост в изготовлении. Деревянные столбы вставляют в заранее вырытые ямки. Дерево боится сырости, поэтому при установке опор деревянный навес обработайте антисептиками.

Деревянный навес для авто, схема

Просмолите нижние части столбов, которые будут закапывать в землю. Принятые меры увеличат срок эксплуатации.

Схемы и чертежи навесов

Мы собрали лучшие конструкции по навесам для постройки на даче или во дворе частного дома. Обратите внимания, что размеры на чертежах могут отличаться и обозначаться в миллиметрах или сантиметров.

Схема арочного навеса для автоСхема навеса для авто из металла и поликарбоната

Как сделать навес из поликарбоната

При выборе кровельного материала укрытия следует обратить внимание на поликарбонат, он является лучшим для изготовления навеса. Поликарбонатное покрытие превосходно смотрится, имеет множество преимуществ:

Фото навеса для автоФото навеса для авто

Арочный самодельный навес с ширмами-стенами из листов поликарбоната защитит машину от атмосферных осадков.

Цвет и качество поликарбоната

Сотовые панели из поликарбоната выпускаются различной степени прозрачности и расцветок. Зеленый отлично сочетается с природным ландшафтом. Пристройку лучше сделать одного цвета с домом. В любом случае выбор зависит от вкусовых предпочтений хозяина. Продукция проверенных брендов не принесет неприятных сюрпризов, их производители дорожат репутацией и придерживаются строгих стандартов.

Выбор поликарбонатных панелей

Навес из матовых панелей защитит автомобиль от вредного воздействия ультрафиолета, осадков. Поликарбонат выпускается двух видов: монолитный и ячеистый. Второй вариант легкий, пластичный, рассеивает свет. Монолитный имеет высокое качество, но тяжелый, дорого стоит.

Для постройки навеса потребуются листы:

Совет: торцы сотового поликарбоната закройте перфолентой, иначе через год они заплесневеют, загрязнятся, придут в негодность.

Инструкция постройки поликарбонатного навеса

Устанавливаем навес шаг за шагом:

Совет! Небольшой запас диаметра отверстий предупредит растрескивание мест крепления.

Монолитный поликарбонат плохо поддается сверлению, его крепят полимерной замазкой.

Советы по уходу за навесом из поликарбоната

Это самоочищающийся материал, моют по мере загрязнения, используя мягкие тряпки и мыльный раствор. Возможно, потребуется губка или щетка с нежной щетиной для очистки въевшейся грязи. Допускается мытье из шланга. Нельзя чистить в жаркую, солнечную погоду. Опавшие листья сметают мягкой метелкой. От снега удобнее очищать поверхности двускатной наклонной крыши.

Как построить деревянный навес для авто

Строительство деревянного навеса для автомобиля своими руками начинается с закладки основания из прочных элементов. После установки опор прибиваем поперечные отрезные доски. На опоры укладываем стропила и делаем в них углубления по шаблону. Отступив на 10 см, укладываем на балку крайнее стропило. Дощатые фермы без проблем перекрывают длинный пролет. Их собирают на земле, затем поднимают, монтируют на опорных конструкциях. Это сокращает время строительства. После окончания работ по устройству крыши выполняем монтажа желоба водостока. Обиваем фронтоны вагонкой.

Деревянный кровельный материал обрабатываем водозащитной смесью и противопожарной пропиткой. Закрепляем доски на каркасе оцинкованными саморезами. На это традиционное укрытие раньше сверху стелили рубероид, в последнее время укладывают металлочерепицу или ондулин.

К трубам приваривают поперечины. Металлический кровельный материал выпускается из стали, меди, алюминия. Наиболее популярна металлочерепица, оцинкованные материалы, профлисты с полимерным покрытием. Фермы крыши – специальный каркас, соединяем с помощью сварки. Конструкции состоят из основы, укрепляющих стоек, усиливающих раскосов. Правильно сваренные фермы выдерживают большие нагрузки. Расчет зависит от общих размеров постройки, обычно устанавливают фермы с шагом 1 м.

Мобильный навес

Мобильные сборно-разборные металлические навесы состоят из складной компактной конструкции – каркасов с тентами маркиза. Они защитят автомобиль во время осадков в любом месте. Установить мобильную конструкцию на одну машину можно за два часа, по деньгам получается очень дешево.

Использование самодельных навесов в качестве летнего варианта станет идеальным решением, но заменить полноценный теплый гараж они не могут. Построить навес для дачных участков возможно без больших материальных затрат. Готовые проекты помогут осуществить идею строительства своими руками. Такие навесы — хорошее бюджетное решение для владельцев частных домов и дачных участков.

Видео, как сделать простой навес для машины своими руками.

remontautomobilya.ru

Навес для машины своими руками

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

Поликарбонатный навес под машину, фото удобной и эргономичной идеи

Навес для машины, фото комбинированной постройки из дерева и камня

Важно:  Огнезащитные составы — это средства 1 и 2 группы по ГОСТ 16363/ НПБ 251, которые в обязательном порядке должны иметь сертификат и свидетельство санэпиднадзора. Для ответственных, несущих элементов, можно использовать только составы высшей группы, согласно номенклатуре визуального контроля, прозрачная смесь имеет розовый цвет.

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25о, но окончательный наклон зависит от выбора кровельного материала.

Полезно знать:  При уклоне крыши в 25о на каждый метр в длину добавляется 300 мм высоты, таким образом, если навес под машину 5 м, то задние столбы должны быть выше передних на: 5*300=1500 мм.

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Полезно знать:  Чтобы более надежно защитить машину, рекомендуется оснастить навес дополнительными боковыми стенками.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Полезно знать:  Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

Вариант простой стропильной системы, которую легко изготовить своими руками

Совет:  Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

setroom.ru

Навес для машины своими руками

Навес для машины своими рукамиУважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете и научитесь самостоятельно строить навес для автомобиля. Как вы знаете разного рода атмосферные осадки и прямые лучи солнца негативно сказываются на покрасочном покрытии авто, так же в наше время участились случаи выпадения града и ураганный ветер так же могут нанести немалый ущерб. Так вот, чтоб защитить свой автомобиль от капризов природы, наш автор решил пристроить к стене дома небольшой навес для железного коня.

В качестве основного материала решено было взять древесину, потому как это экологически чистый и добрый материал, не ржавеющий и не собирающий конденсат в отличии от металла. Крышу мастер покрыл профнастилом. Крепление бруса производилось на металлические уголки при помощи саморезов, так конструкция будет намного надежнее. Так же при данной компоновке конструкции экономится материал, за счет наличия стены дома.

И так, давайте рассмотрим, что конкретно понадобилось автору для строительства навеса.

Материалы
1. деревянный брус
2. профлист
3. саморезы
4. анкерные болты
5. металлический крепеж
6. силиконовый герметик
7. алюминиевая полоса металла
8. жесть 0.5-0.7 мм
9. доска 30 мм

Инструменты
1. ножницы по металлу
2. дрель
3. перфоратор
4. ножовка
5. гаечный ключ
6. молоток
7. болгарка
8. рулетка
9. уголок
10. уровень

Пошаговая инструкция по строительству навеса для автомобиля своими руками.

Как и в любом другом строительстве все следует начинать с составления сметы, разработки чертежей и схем, дабы просчитать все нюансы. Так же первым делом следует определиться с местом под возведение навеса. Во первых должен быть к нему свободный проезд, он не должен нарушать архитектуру дома и плавно вписываться в нее. Площадка должна быть забетонирована или выложена брусчаткой, самый простой способ это засыпать гравием и утрамбовать. Ровная и твердая площадка необходима для того чтобы автомобиль не продавливал грунт и колеса были чистые.


После всех приготовлений и осмыслений проекта, автор берется за дело и перед ним стоит задача возвести каркас из бруса со скатом в одну сторону. Сначала мастер берет брус и прикручивает его к стене дома используя анкерные болты и металлический крепеж.Вот так это выглядит с нижней стороныДалее бруски устанавливаются в вертикальном положении, крепятся к брусчатке на аналогичный металлический крепеж и анкерные болты.И так по всей протяженности разметки.После того как колонны закреплены, автор переходит к крепежу бруса в горизонтальном положении непосредственно на саму стену дома. Данную работу лучше выполнять с помощником, то есть один держит а главный сверлит и закручивает.Так же для усиления конструкции добавляется ряд вертикальных брусьев.Болты закручиваются ключом.Вот что собственно получается.В местах соединений автор использует металлический уголок.
Далее укладывается опорный брус и делаются укосины, соединения скручиваются болтами и гайками.Затем идет черед стропила, работать так же необходимо вдвоем с помощником.Так выглядит крепление балки к горизонтально расположенному брусу прикрученному на стене дома.И вот такой каркас получился в итоге, скат в одну сторону.Передние балки усиливаются установкой деревянной распорки.На край ската нашивается доска 30 мм.
На подготовленную обрешетку укладывается профлист. Внимание!Начинать необходимо непосредственно от стены дома, вплотную подгоняя лист к стенке.Профлист укладывается в нахлест и крепится саморезами с прессшайбой.Начинать следует от начала стека и подниматься наверх делая нахлест 5-10 см и сбоку на 1 ребро.Поверх уложенного листа вдоль стены необходимо нашить металлический уголок из жести 0.5-0.7 мм прикрутить анкерами под алюминиевую пластину, а оставшиеся щели обязательно замазать силиконовым герметиком.Как видно из представленного материала, данный навес можно вполне сделать собственными руками не нанимая профессиональных строителей или местных умельцев) На стройматериале так же можно сэкономить, сегодня профлист можно купить прямо с производства, а с небольшим браком и дефектом отпускают гораздо дешевле. Брус так же можно найти подешевле, чем брать новый с лесопилки, есть много объявлений где продают б/у стройматериалы. При желании и построитесь и сэкономите, решать только Вам.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Делаем навес для авто из дерева, поликорбоната

Сразу после постройки дома, а иногда и «до» возникает вопрос с парковкой. Строить капитальный гараж не всегда есть возможность, а вот поставить крышу на столбах — навес — это уже проще и дешевле. Навес для машины может быть отдельно стоящим сооружением. Тогда его располагают во дворе, как правило, недалеко от въездных ворот или гаража. Второй вариант — пристроенный к дому, когда одна или несколько сторон крыши опирается на стену здания. С точки зрения функционала оба варианта равноценны, просто каждый выбирает исходя из личных требований и предпочтений.

Один из вариантов навеса для автомобиля

Размеры

Содержание статьи

Так как габариты автомобилей могут серьезно отличаться, в каждом случае оптимальные размеры определяются в зависимости от имеющегося авто.

Высота обычно в районе 2,5 метров. Этого более чем достаточно даже для внедорожника с загруженным багажником. А для определения длины и ширины навеса, к внешним размерам размерам машины добавляют, как минимум, метр. Согласитесь, вполне достаточно, если до столбов будет расстояние в полметра.

Пример навеса для одной машины

Вот только для защиты от осадков свесы крыши лучше сделать подлиннее: они закроют и от косого дождя и снега.

При определении размеров навеса для двух машин, принимают расстояние между зеркалами заднего вида равными 50 см. Столько же считают до столбов. А длину навеса определяют по наиболее длинному авто.

При расчете ширины навеса для двух машин принимают расстояние между зеркалами заднего вида равное 50 см. До столбов считается тоже по полметра

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

Интересный проект автонавеса из поликарбоната

Его реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке. Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской  в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Виды кровли (с чертежами и размерами)

Самой экономной и простой получается односкатная крыша. Обычно ее используют если навес для машины пристроен к дому: так проще всего организовать нормальное примыкание к стене.

Чертеж навеса с односкатной крышей, пристроенной к дому

Делают односкатную крышу и для отдельно стоящих навесов. В регионах с малоснежными зимами, можно сделать крышу без ската, в тех, где снега выпадает много, необходим уклон не менее 8-10°. В этом случае более низкую сторону делают с юга или востока: чтобы было больше тени. Также в этом случае с южной стороны можно навес зашить и сбоку (или посадить там высокие растения).

Чертеж навеса с односкатной крышей для одного автомобиля

Если делают навес из поликарбоната, то крышу делают сводчатую. Она оптимальна и с точки зрения схода осадков и легко реализуется благодаря гибкости этого материала.

Чертеж навеса со сводчатой крышей

Более сложная в исполнении двускатная крыша. Если делать ее из металла, она имеет относительно несложное строение.

Чертеж двускатной крыши навеса для машины из металла

В случае с деревянным навесом под двускатной крышей система получается многокомпонентная.

Пример устройства двускатной крыши из дерева

>

Кровельный материал

Если навес для машины пристраивается к дому, имеет смысл его крышу сделать из того же материала. Под мягкие типы кровли (гибкая черепица, ондулин и т.п.) требуется сплошная обрешетка, под жесткие — разреженная, а шаг выбирают в зависимости от ветровых и снеговых нагрузок в региона, ориентируясь также на рекомендации производителей кровельного материала.

Пристраивая навес к дому имеет смысл сделать крышу похожей

Если полного затенения не требуется, можно использовать поликарбонат. Он, кстати, самый популярный в последнее время материал. Только выбирать его необходимо правильно: брать многокамерный, имеющий как минимум, три слоя пластика и два ряда ячеек. Под таким навесом из поликарбоната даже в солнечный день нежарко.

Также степень нагрева зависит от цвета. Смотрите технические характеристики и выбирайте тот, у которого поглощение солнечного света больше. Прозрачные нужны для теплиц, чтобы греть растения. Для навесов, наоборот, нужен поликарбонат с низкой светопропускной способностью.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

Так крепили столбы

Столбы ровняем

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

Сборка ферм

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Прихватываем фермы сразу

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Видео по теме

stroychik.ru

Навес для машины своими руками

Владеете транспортным средством, хозяйственной техникой, всевозможными прицепами и прочими подобными приспособлениями? Поздравляем! Это вещи полезные и нужные. Чтобы они как можно дольше сохраняли свою работоспособность и служили максимально длительный срок, нужно создать должные условия для их хранения. Как минимум – обеспечить надежную защиту от атмосферных осадков.

Навес для машины своими рукамиНавес для машины своими руками

С этой задачей замечательно справится свободностоящий навес на деревянном опорном каркасе с двускатной крышей. Его мы и построим.

Порода древесиныТвердость (по Бринеллю)Плотность (кг/м3)СтабильностьТенденции изменения цвета
Береза3,0600средняяцвет становится глубже
Лиственница2,6500хорошаяприобретает оттенки серого
Дуб европейский3,7700хорошаяцвет становится глубже
Ясень4,0700средняяот светлого до соломенного, желтовато-коричневого
Груша3,3680средняякраснеет
Вишня3,0580хорошаяот светло-розового до глубокого красноватого оттенка

Конструкция навеса

НавесНавес

Наш навес имеет размеры порядка 900х750 см. Плоскость каждого кровельного ската составит около 500х750 см. В общем это 1000х750 см, т.е. 75 м2 суммарной площади.

С функцией опор для такого навеса прекрасно справятся бетонные столбы диаметром около 300 мм. Каждая из таких опор способна выдержать в среднем 1 т веса. На практике это значение еще более внушительное, но мы поверим утвержденным нормативам.

Умножаем суммарную площадь кровельных скатов на значение снеговой нагрузки для нашего региона, добавляем к полученному результату вес самой крыши, делим рассчитанное число на 1000 кг и обнаруживаем, что для обеспечения должной устойчивости навеса таких размеров нужно поставить около 7,5 столбов. Окружаем в большую сторону, т.е. до 8. В результате мы установим по опоре в углах навеса и по одной стойке в центре каждого пролета.

Опоры будем погружать на глубину порядка 1,2 м. С таким фундаментом навес точно не провалится.

Схема навесаСхема навеса

Цены на различные виды бруса

Брус

Строим навес: пошаговая инструкция

Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.

Делаем углубления для установки опорДелаем углубления для установки опор

Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.

Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.

Готовим бетонГотовим бетон

Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.

Способы установки опорных столбовСпособы установки опорных столбовКронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетонКронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетонКолонныКолонныКолонныКолонныУстановка опорных столбов (фундамент)Установка опорных столбов (фундамент)

Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.

Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.

Установка опорных столбовУстановка опорных столбовСтолбыСтолбыСтолбыСтолбы

Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.

Верхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязка

Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.

Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.

Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.

Стропильные фермыСтропильные фермыСтропильные фермыСтропильные фермыФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии

Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.

Обшиваем установленные фермы доской ОСБОбшиваем установленные фермы доской ОСБТорцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доскуТорцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску

Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.

Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Облицовываем кровлю металлочерепицей или другим материаломОблицовываем кровлю металлочерепицей или другим материалом

Узнайте более подробно из нашей новой статьи — устройство кровли из профлиста по деревянной обрешётке с пошаговой инструкцией.

Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.

Марка Габаритная ширина листа, ммПолезная ширина листа, ммВысота профиля , ммТолщина металла, мм
С-81200115080,4-0,8
С-1011551130100,4-0,7
С-1512001150150,4-0,8
С-1811501100180,4-0,8
С-2011501100200,4-0,8
С-2110511000210,4-0,8
С-4410471000440,5-0,8
МП-1811501100180,4-0,8
МП-2011501100180,4-0,8
МП-3510761035350,5-1
Н-60 902845600,5-1
Н-75800750750,7-1,2
Н-1146466001140,7-1,2
НС-3511001035350,5-1
НС-4410501000200,4-0,8

Устанавливаем водоотвод

Он будет пластиковым.

Важное замечание! Пластик подвержен температурным расширениям. Для компенсации деформаций через каждые 8 м длины трубы нужно делать подвижный стык. Если вы собираетесь крепить водосток при помощи клея герметика, каждые 8 м делайте соединение на резиновом уплотнителе. Этого будет достаточно для компенсирования температурных деформаций.

Водосточная системаВодосточная система

Систему будем монтировать так, чтобы приемное отверстие находилось в нижней части кровельного ската нашего навеса. Сторону крыши выбираем, ориентируясь на место расположения канавы для приема стоков.

Первый шаг. Крепим крюки-держатели. Желоб монтируем с уклоном в направлении водоприемного отверстия. Для обеспечения требуемого наклона желоба используем крюки-держатели. Монтируем их минимум с 0,5-сантиметровым уклоном на каждый метр длины водоотводящей конструкции. Разметку для установки крюков выполняем следующим образом:

Установка сливов на крышуУстановка сливов на крышу

Второй шаг. Подгоняем длину трубы. Отрезаем лишнее при помощи ножовки. Стружку счищаем острым ножом. Отпиливаем так, чтобы в процессе резки не была нарушена геометрия сечения трубы.

Третий шаг. Устанавливаем трубу на крюки. Если используем пластиковые крюки, сначала вставляем заднюю кромку нашего желоба в углубление на крепеже, а затем опускаем передний край трубы и нажимаем. В результате желоб защелкнется и просто закрепится на своем месте.

Устройство водосточной системыУстройство водосточной системы

При установке на металлические крепления, сначала укладываем желоб на крепежи и загибаем гибкие лепестки таким образом, чтобы они охватили трубу.

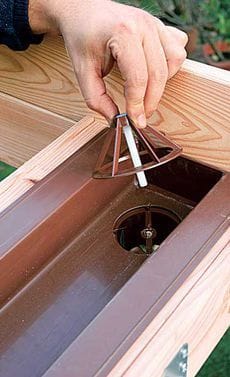

Четвертый шаг. Устанавливаем воронку. Вырезаем в нужном месте желоба отверстие и прикладываем к нему снизу воронку. Фиксацию будем выполнять с помощью клея. Для этого сначала очищаем поверхности, обильно наносим связующий состав на стыкующиеся элементы, ждем высыхания смеси, а после промазываем дополнительный шов.

Важно! Клеить можно только специальными составами для ПВХ.

Монтаж водостокаМонтаж водостокаМонтаж желобаМонтаж желобаМонтаж желобаМонтаж желоба

Пятый шаг. Собираем трубы и колена в единый водоотвод. С помощью колен мы можем задать нужное направление нашей трубы. На стыках труб и колен устанавливаем по дополнительному крепежному хомуту.

Монтаж водостокаМонтаж водостока

Непосредственно соединение труб и колен выполняется при помощи клея. Порядок его использования был рассмотрен выше. Держатели трубы монтируем с шагом 2 м.

Монтаж водостокаМонтаж водостока

В завершение нам остается лишь зашить фронтоны крыши навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Навес готов. Можем принимать его в постоянную эксплуатацию.

Навес для автомобиляНавес для автомобиляМассивный деревянный навесМассивный деревянный навесНавес для автоНавес для авто

Удачной работы!

Видео – Навес для машины своими руками

stroyday.ru

размеры, строительство стационарного авто-навеса своими руками, чертежи, фото, видео

Многие люди ездят на дачу на собственном автомобиле. Не на каждом участке имеется полноценный гараж, потому, чтобы защитить «железного друга» от солнца, атмосферных осадков, сооружается навес для машины. Его выполняют из различных материалов, а размеры зависят от габаритов автомобиля.

Атрибутом крупных частных владений стали пристройки, отдельные гаражи и открытые навесы для автомобилей.

Особенности навесов для авто на участке частного дома

У покупных или созданных своими руками укрытий, имеется множество преимуществ:

Навесы используют как дополнение к гаражу или единственную стоянку для автомобиля.

Разновидности навесов для автомобиля

Навесные укрытия на опорах бывают различными, выделяют:

Навес — это в первую очередь удачная альтернатива гаражу.

Существуют различия и по форме крыши:

Совет: сооружение делается полностью автономным либо одной из сторон крепится к дому, гаражу, забору.

Расположение на участке

Вариантов размещения укрытия в пределах дачи несколько. Отдельно стоящую постройку удобнее всего расположить максимально близко к входу, но так, чтобы сооружение не препятствовало передвижению. Навесы пристраивают к гаражу, дому, иногда имеет смысл изготавливать постройку на две или даже три автомашины.

К автомобилю будет быстрый доступ, что очень удобно в летнее время.

Совет: если сделать укрытие в глубине участка, возникнут сложности с парковкой, организацией подъездного пути.

Перед гаражом

Конструкция, размещенная впереди гаража, дополнительно защищает вход от дождя. Под такой навес легко и быстро спрятать машину, если нет времени поставить ее в «домик». Иногда сооружение закрывает все пространство от забора до входа в гараж, боковые стенки, для удобства использования, не сооружаются.

Часто возникает необходимость в строительстве навеса перед гаражом.

Пристроенный к дому

Такая пристройка одной стороной примыкает непосредственно к стене здания, другой опираясь на столбы. Сооружение выполняется в том же стиле, что и домик, не нарушая общей стилистики. Допустимо пристроить навес к большой бытовке, сараю. Когда конструкция арочная, крышу продлевают до самого низа с наветренной стороны, оставляя открытое пространство с подветренной.

Такая конструкция с максимальной пользой занимает придомовую территорию.

Интересный навес на две-три машины

Для двух и более автомобилей делается высокий, чаще всего двускатный навес. Весьма интересная идея – сооружение с двумя или тремя аркообразными крышами. В последнем случае, каждое машиноместо отделяется от другого столбами. Важно, чтобы между зеркалами заднего вида оставалось не менее 50-70 см.

Такая постройка обеспечит безопасную парковку.

Размеры автонавесов

Минимальными габаритами автомобиля считается 1,6 на 3,6 м., максимальными – 1,8 на 4,9 м. Высота навеса делается такой, чтобы под ним легко проходил человек – не менее двух метров, но, в зависимости от дизайна конструкции, эту цифру допустимо увеличить до 3,5 м. Чтобы машина свободно въезжала-выезжала из-под навеса, а ее дверцы открывались, без риска повреждений, расстояние между опорами делается 2,5-3,1 м. Комфортная длина крыши, позволяющей защитить автомашину от дождя – 4,2-6,5 м. в зависимости от размеров авто.

Чтобы собрать навес для машины своими руками, нужно уметь составлять план, а также обрабатывать материалы.

Совет: чтобы упростить расчеты, к габаритам авто прибавляют по 40-50 см. с каждой стороны.

Из каких материалов сделать навес для автомобиля

Навесное сооружение чаще выполняется из деревянного бруса или металлического профиля. Реже основу строят из камня, кирпича – важно, чтобы дизайн конструкции хорошо сочетался с оформлением дома и других построек, расположенных на участке.

Установка навеса заберет не больше нескольких недель, хотя без сторонней помощи произвести ее не удастся.

Из дерева

Строительство деревянного навеса для собственного автомобиля легко выполнимо, при наличии минимальных навыков столяра. Для постройки используют брус, бревна, доски – толщина пиломатериалов зависит от размера будущего навеса. Все детали обязательно обрабатываются инсектицидами, противогнилостными составами, антипиренами. Для соединения отдельных элементов используются саморезы, особого мастерства требуют куполообразные конструкции, предполагающие большое количество деталей.

Собрать самодельную конструкцию из древесины сможет тот, кто более-менее разбирается в столярном деле и строительстве.

Совет: для красоты деревянную крышу оформляют «домовой» резьбой, различными накладным элементами.

Из металла

Металлическая конструкция выполняется сборно-разборной из труб либо сварной – из профилей, арматуры. Скрепляются детали болтами с резиновыми шайбами, перфорированными уголками либо путем сварки. Все металлические части грунтуются, окрашиваются в подходящий колер, покрываются антикоррозийными составами.

Подбирают модификации с защитой от сырости, потому что металл подвергается коррозии.

Совет: сооружение из полых труб обычно делается разборным – его легко демонтировать, перенести на другое место.

Из кирпича

Кирпичная конструкция выходит наиболее прочной, но громоздкой. Опоры из кирпича делают лишь в том случае, если участок большой и планируется, что навес простоит на месте возведения хотя бы лет 50. Демонтировать, переставить его на другое место, практически невозможно.

В результате владельцы получают эстетически привлекательную постройку и экономят благодаря отказу от обычного гаража.

Чем можно накрыть навес для гаража

В качестве кровли для укрытия используется профнастил, металлочерепица, поликарбонат, ондулин, рубероид, «прозрачный шифер», тканевый тент и некоторые другие материалы. Все они имеют ряд положительных отрицательных особенностей.

Вместо многочисленных критериев выбора можно применить один принцип — использовать тот же материал, что и для крыши главного дома.

Поликарбонатом

Покрытие из поликарбоната – выполняется прозрачным либо полупрозрачным. Оно красиво выглядит, не загромождает пространство участка. Поликарбонат легко гнется, с его помощью выполняются закругленные, «волнистые» крыши.

Монолитный поликарбонат служит до 25 лет, а менее надежный сотовый — всего 10.

Профнастилом

Сооружение, покрытое профнастилом, делается односкатным или двускатным. Оно пожаробезопасно, не боится коррозии, но во время дождя падающие на поверхность капли создают много шума. Монтировать такую кровлю допустимо как на деревянный, так и на металлический каркас.

У хорошего профнастила края — идеально ровные и не имеют зазубрин.

Металлочерепицей

Покрытие выполняется из меди, стали, алюминия со специальным антикоррозийным слоем. Готовый навес имеет красивый внешний вид, он долговечен, прочен, сравнительно не дорог, но если крыша имеет сложную форму, материала потребуется много. Разнообразие цветовых решений металлочерепицы позволит подобрать ее под любую стилистику.

При максимуме в 50 лет у металлочерепицы, битумная может прослужить аж 70 лет.

Ондулином

Конструкция, покрытая ондулином, выходит легкой, долговечной. Минусы такого материала – высокая горючесть, постепенное (за пять-семь лет) выцветание. Для монтажа используются специальные гвозди.

Ондулин — оптимальная кровля для небольших навесов.

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Совет: стандартные чертежи с размерами, расчетом количества материалов, легко найти в интернете, на сайтах, касающихся строительства и дачного хозяйства.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Совет: в самом простом варианте временного навеса, площадка состоит из утоптанного грунта. Важно лишь не располагать его в низине, куда постоянно стекает вода.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Совет: если крыша плоская, а сооружение – прочное и пристроено к двухэтажному дому, сверху организуют своеобразную веранду.

Какой готовый навес лучше купить

Если нет ни времени, ни желания самостоятельно сооружать укрытие для машины, можно приобрести готовый навес, том числе – с доставкой к месту установки. Наиболее популярны сборно-разборные варианты из металлических труб и поликарбоната – они самые легкие, а при необходимости, изделие несложно переставить на другое место. В качестве временного летнего укрытия используют тканевые тенты на алюминиевом каркасе – заостренные опоры просто вкапывают в землю.

Если соблюдать все правила по установке и уходу, ваш навес прослужит долго и основательно.

Совет: чем более наклонной выполняется крыша, тем сильнее на нее воздействует ветер. Особенно важно это учитывать, если постройка стоит отдельно, а не примыкает к другим.

Заключение

Современный навес, предназначенный для одной или нескольких автомашин, защищает транспортные средства от осадков, птиц, повреждений, причиняемых падающими ветками и др. Такая крытая стоянка сооружается рядом с загородным особняком самостоятельно, буквально за неделю либо приобретается в готовом виде. Правильно выполненная постройка украсит дачное пространство и станет дополнительным местом отдыха.

ВИДЕО: Металлический навес для машины своими руками.

50 вариантов дизайна навесов для машины на даче:

vestnikao.ru

Навес для машины — Сообщество «Сделай Сам» на DRIVE2

Многие, если не все автовладельцы знают что значит садиться в машину после того как она постоит под летним солнцем. Так же многим знакомо обметание выпавшего снега перед поездкой. И совсем печально если обещали град… Все эти проблемы решит и гараж, но загонять авто туда каждый раз совсем не удобно.
Мой хороший знакомый знает цену времени, бережет машину, и любитель комфорта.
Навес делался не спеша, продумывая и подгоняя некоторые нюансы. Сначала собирались арки, резались перемычки, красились. Бурил отверстия под столбы, загонял глубже кувалдой. Заливка бетоном и все стало очень жестко.

Навес получился смещен относительно въезда в ворота. Тут косяк не мой, но как мог сгладил арочными подпорками, что бы не ставить дополнительные столбы.

Можно прикинуть размер конструкции. Можно было бы сделать и ниже, но тогда навет не встал на столбы. По перевозке материала будет отдельная статейка в соотетствующей ветке.

Плоскость накрыта сотовым поликарбонатом толщиной 10 мм. Отбрасывает тень, отражает часть солнечной энергии, хорошо продувается. Находиться под ним очень комфортно.

На передней части несколько элементов


Общая накрываемая площадь 5.5х8.4 метра. Так же предусмотрены и реализованы желоба для сбора и отвода воды. Светодиодные светильники с датчиком движения и фотореле, розетки для пылесоса и мойки высокого давления.

www.drive2.ru

Навес для автомобиля своими руками из поликарбоната, деревянный и другие, фото

Сегодня мы поговорим про то, как самостоятельно сделать навес для автомобиля ведь владельцы дачных участков, использующих для их посещения автомобили, задаются вопросом защиты своего «стального коня» от воздействия солнца и атмосферных осадков и как раз навесы могут решить данную проблему.

Автомобиль вроде и способен без проблем простаивать под палящим солнцем, но воздействие на его лакокрасочное покрытие ультрафиолетовых лучей является негативным.

В условиях дачных участков не всегда целесообразно возведение полноценного гаража для стоянки авто, учитывая то, что он обойдется дорого, займет часть территории участка.

Но выход для желающих защитить автомобиль на даче есть. Многие используют навес для автомобиля, который способен уберечь авто от солнца, дождя и т. д.

Почему навес?

Навес действительно оптимальный вариант для загородного дома или дачного участка. Отмечается ряд преимуществ использования таких построек перед гаражами:

Навес может являться временной постройкой, если в дальнейшем предполагается возведение полноценного гаража, но финансы пока не дают это сделать. Причем его же можно установить на месте расположения будущего гаража.

Даже если дачный участок используется только в летнее время и гараж не предусматривается, навес можно использовать для ремонта автомобиля, что удобно, особенно во время дождя.

Конструктивные виды

На дачных участках обычно строятся два вида навесов, каждый со своими достоинствами и недостатками:

  1. Стационарная отдельная постройка;
  2. Пристройка к дому или другому зданию.

Стационарный навес устанавливается на отдельной территории участка, и является отдельной постройкой. В дальнейшем может использоваться и как крытая зона для отдыха.

Размеры такой постройки зависят от отведенной под него территории, может быть рассчитан на 2-3 авто.

При творческом подходе может стать архитектурным дополнением к строениям здания и вписываться в общий вид. Но возможно потребуется дополнительная обшивка боковин для защиты от косых дождей.

Навес в виде пристройки используется чаще на участках, где территория незначительна. Удобен, компактен, и требует меньше материалов для изготовления. Если и потребуется обшивка боковин, то только с одной стороны, поскольку роль одной боковины выполнит стена здания.

Но при его установке возможно потребуется сверления стены для привязки каркаса навеса к стене.

Последовательность действий при постройке

Алгоритм действий при возведении любого типа навеса одинаков.

  1. Изначально подготавливается проект постройки с учетом габаритных размеров и особенностей. Выполняется расчет размеров, для этого используются габаритные размеры авто, которое будет устанавливаться под сооружение.

  2. После замеров высчитывается необходимое количество материалов для постройки.

  3. Следующий этап – подготовка площади. Чтобы автомобиль после дождей не стоял в грязи, лучше территорию, отведенную под постройку забетонировать, укрыть слоем асфальта или обложить плиткой. Площадка делается прямой или под уклоном, что в дальнейшем даст воде стекать с нее.

  4. Основа изготавливается либо из фундаментных блоков с крепежными проушинами, или же стойки каркаса попросту бетонируются. Фундаментные блоки позволят сократить время на постройку, поскольку достаточно их вкопать в местах, где будут располагаться стойки. Если стойки решено бетонировать, то это позволит сэкономить, но придется копать ямы глубиной 1 метр, устанавливать их, ровнять их и заливать цементным раствором.

  5. После выгоняется каркас, на который потом закрепляется кровельный материал. Для каркаса используются либо деревянные материалы, либо металлоконструкции.

Стоит отметить, что сейчас уже продаются полностью сборные металлические навесы, которые достаточно только правильно собрать, но обойдется он дороже, чем изготовленный своими руками.

Виды материала для накрытия

Тканевый тент.

Для накрытия используются самые разные материалы. Самым дешевым и простым является брезентовый или тканевый тент.

В целом, изготовить тентовый навес может оказаться очень просто. Достаточно сделать разборной каркас, натянуть на него тент и навес готов.

Преимуществами тента является скорость возведения, возможность смены его расположения и демонтажа, к примеру, на зимний период.

Но надежность такой конструкции невысокая, материал со временем постареет и начнет рваться.

Такой навес требует периодических затрат на приобретение нового тента. Зато существует возможность периодически обновлять навес, учитывая, что сейчас тенты делаются с узорами, разной расцветки.

Профнастил.

Является одним из популярных материалов для накрытия навеса. По стоимости он относится к средней ценовой категории. Какого-либо обслуживания не требует, достаточно правильно произвести его монтаж на каркас. Отлично подходит для постоянных навесов, можно подобрать любую расцветку, хорошо вписывающуюся в общий антураж.

Но профнастил – материал из металла, поэтому каркас должен быть прочным, чтобы удерживать покрытие.

Поликарбонат.

Один из самых востребованных материалов накрытия таких построек. Сравнительно недорогой, вполне прочный и легкий. Используется для покрытия навесов самой разной формы, поскольку лист поликарбоната может легко изгибаться. Для накрытия используется как листы сотового поликарбоната, так и монолитный.

Сотовый поликарбонат – легкий, более гибкий, но менее прочный. Требуется правильно настелить его, чтобы из сотов производился сток влаги. Монолитный поликарбонат – не очень гибкий, зато по прочности выше. Располагать листы монолитного поликарбоната можно в любом положении.

К особенностям поликарбоната, как материала укрытия является правильность его закрепления на каркасе. В случае нарушения правил крепежа листов поликарбоната возможно появление трещин и быстрого разрушения листов.

Металлочерепица.

Тоже используется в качестве материала для покрытия навеса для авто.

Но этот материал является одним из самых дорогостоящих и использовать его целесообразно только при изготовлении конструкции в качестве пристройки к дому, если дом тоже укрыт этим материалом. В таком случае настил гармонично впишется в общий вид.

Материал для изготовления каркаса

Делятся навесы и по материалу изготовления каркаса. Как уже отмечено, существует возможность приобретения сборной конструкции, включающего все элементы, от стоек до материала укрытия.

Постройка такого навеса очень быстрая, при этом он является достаточно прочным.

Сделать сборной каркас можно и самостоятельно. Для этого приобретаются в необходимом количестве металлоконструкции (швеллера или уголки) и метизы.

Затем производится разметка, разрезание конструкций на составные части, просверливание отверстий под крепежные элементы, после чего производится сборка.

Сборные конструкции очень удобны, поскольку позволяют использовать их только сезонно, и при необходимости полностью демонтировать.

Но такой каркас устанавливается на фундаментные блоки, чтобы обеспечивалась возможность его демонтажа.

Металлические навесы тоже собираются из металлоконструкций, но для закрепления составных частей используется сварка. Этот тип уже будет являться постоянной постройкой, поскольку разобрать каркас не получиться.

Но при постройке такой конструкции оптимальным является бетонирование стоек.

Сборные и металлические каркасы служат очень долго, особого обслуживания не требуют, лишь изредка красятся и все.

Деревянные каркасы – самые дешевые и простые в сборке. Для постройки потребуется наличие только измерительных инструментов, молотка, гвоздей в нужном количестве и пилы.

Некоторые делают комбинированные каркасы. Стойки изготавливают из дерева, а каркас крыши –из металлоконструкций, соединенных при помощи сварочного аппарата. Потом такой каркас закрепляется на стойках, а далее производится укрытие выбранным материалом.

Но деревянный каркас не такой долговечный, как металлический, его хватит на десяток лет, не более, затем потребуется по новой его строить.

Дополнительно потребуется периодическое обслуживание, сводящееся к обработке деревянных элементов защитными материалами, предотвращающими прение дерева.

Кованные каркасы – самые дорогие. Составные части их изготавливаются в специализированных кузнях. Самостоятельная сборка такого каркаса тоже зачастую невозможна и производится она квалифицированными работниками.

Но такой навес является уникальным и будет являться практически отдельным архитектурным решением на загородном доме. В условиях же небольшого дачного участка кованная конструкцию ставить нецелесообразно и дорого.

Определение размеров

Любая постройка, и навес для автомобиля тоже, начинается с выбора типа и размеров. Учитывать стоит и расположение автомобиля.

Если навес является пристройкой к зданию, и авто в нем будет располагаться продольно стене, то и размеры конструкции будут меньше, чем при перпендикулярной постановке авто.

Но с другой стороны при перпендикулярном положении машины, навес, соответствующий длине стены, может вмещать под собой сразу несколько транспортных средств.

Габариты строения рассчитываются из размеров автомобиля, причем для этого лучше использовать размеры самого крупного авто, которое будет ставиться.

Автомобиль не должен заходить под навес впритык к несущим частям каркаса – это обеспечит не только удобство доступа, но еще и большей мере защитит машину от солнечного света и дождя.

Длина постройки должна превышать длину автомобиля более чем на 1 метр, если это обычная легковая машина.

К примеру, длина седана или хэтчбека составляет 4,0 м, навес при этом должен быть по длине 5,0 м.

Для крупных минивенов и внедорожников при определении длины лучше добавлять к данному параметру авто не менее 1,5 м.

То же касается и ширины, расстояние между несущими частями каркаса должно быть на 1 метр больше, чем ширина авто.

Если же навес строится для двух и более авто, следует рассчитать среднюю ширину, добавить к этому значению расстояние от крайней машины к стойке каркаса (не менее 50 см) и по 1 метру расстояния между автомобилями.

К примеру, постройка делается для 2 авто – одно из них шириной 2,0 м, а второе — 2,5 м. Среднее значение ширины – 2,25 м, к этому значению добавляется два расстояния по 50 см от авто к стойкам и 1 м – расстояние между авто. В итоге ширина навеса должна быть не менее 4,25 м.

А вот с высотой важно не переборщить. Под навес автомобиль должен свободно входить даже с боксом на крыше, но при этом сильно высокую постройку делать тоже не стоит.

Оптимальной считается высота 2,5 метра, но для крупных внедорожников она может быть и больше. Если постройку сделать очень высокой, она не сможет защитить автомобиль от косых дождей.

Постройка

Теперь непосредственно о самом возведении навеса.

Разберем простейшую конструкцию – отдельный деревянный навес для одного средне размерного авто с поликарбонатным покрытием и уклоном на одну сторону. Длина навеса – 5 м, ширина – 3,5 м.

Итак, вначале подготавливается площадка – разравнивается, бетонируется или асфальтируется, но можно и просто засыпать щебнем.

Поскольку длина 5 метров, то лучше установить 4 стойки с расстоянием 1,25 м. Это позволит максимально распределить нагрузку, если же стоек будет 3 на каждую сторону, то придется использовать массивные деревянные столбцы, чтобы они смогли удерживать нагрузку.

С одной стороны стойки должны быть выше на 10-15 см, чем с другой, чтобы обеспечить уклон.

После установки стоек сверху на них вдоль закрепляются несущие балки. Каждая балка должна быть длиной, равной длине постройки. Чтобы придать прочности конструкции, делаются раскосы между стойками и балками.

На эти балки поперечно укладываются лаги из досок и закрепляются. Остается правильно уложить на лаги листы поликарбоната и закрепить их при помощи саморезов.

Завершающий этап – декоративная отделка, обработка деревянных элементов водоотталкивающими и защитными средствами. При надобности из листов поликарбоната делаются стенки, прикрепляя их с нужно стороны к стойкам.

Это простейший из навесов, который можно построить на дачном участке. При правильной организации такая постройка возводится всего за день, при наличии необходимых материалов и инструментов.

Итог

Как гласят отзывы тех, кто уже обзавелся навесом на дачном участке, данная постройка является очень удобной и практичной. Многие используют навесы не только для стоянки авто, а еще и как затененную зону для отдыха.

Конструкций, используемых среди постоявших навесы, большое количество. Кто-то отдал предпочтение деревянным навесам, некоторые сделали комбинированные, но многие предпочитают металлические конструкции. Что у них получилось – изображено на фото.

Так что, если вы хотите защитить свой автомобиль от солнца и дождя во время пребывания на даче, а строить полноценный гараж средств и времени нет, следует обратить внимание на навесы для автомобиля.

Строятся они быстро, свои функции выполняют отлично, а обойдется недорого.

Какой навес строить – выбирать вам, благо вариантов их, а также материалов, из которых они строятся – большое количество. Но можете не сомневаться, что такая постройка окажется полезной.

Оцените статью

autotopik.ru

Навес для автомобиля своими руками: пошаговая инструкция

Навес для автомобиля на даче – полезное и удобное приспособление. Он защитит автомобиль от прямых солнечных лучей, атмосферных осадков, а также дополнит приусадебную территорию интересным элементом дизайна. Мы расскажем, как соорудить навес для автомобиля своими руками, и какой материал лучше всего подойдет именно для вашего участка.

  1. Основные виды конструкций
  2. Какой размер выбрать?
  3. Пошаговая установка навеса для автомобиля
  4. Навес для автомобиля из поликарбоната
  5. Деревянный навес для автомобиля
  6. Навес из профнастила

Основные виды конструкций

В зависимости от особенностей конструкции выделяют несколько вариантов:

Какой размер выбрать?

Чтобы правильно выбрать параметры тента для транспорта, следует определить целевую направленность. Размеры навеса для автомобиля напрямую зависят от того, на какое количество автомобилей рассчитана сама стоянка.

Рассмотрим несколько примеров (длина/ширина):

 Для определения высоты конструкции учитывается высота самой машины и груза, который предполагается перевозить на ней. Чересчур высокой ее делать тоже не стоит: сильный порыв ветра может с легкостью перевернуть сооружение, если оно дополнительно не утяжелено. Оптимальная высота – около 2.5 метров.

Пошаговая установка навеса для автомобиля

Стоянку для машины с крышей можно соорудить самостоятельно, достаточно иметь под рукой необходимые инструменты. Этапы строительства примерно одинаковы для любого типа кровельного покрытия, поэтому рассмотрим важные моменты возведения тента.

  1. Основа всего – фундамент

Фундаментную основу можно создать в нескольких вариациях. Самый простой способ – покупка готовых блоков и присоединение к ним опор-столбов с помощью крепежных деталей.

Второй способ также выполним: выкапывается углубление метровой глубины, устанавливаются стойки-опоры и заливается раствор бетона. При желании и наличии финансовых возможностей, площадку можно украсить тротуарной плиткой.

Сборка каркаса

При первом способе обустройства фундамента каркас устанавливается практически сразу после надежной фиксации стоек.

При втором способе следует выждать определенное время, пока фундаментная основа полностью затвердеет (около 7 дней). В жару застывающий бетон следует периодически смачивать водой. Так можно избежать дальнейшего растрескивания основы.

В качестве материала для каркаса подойдут деревянные балки или профиль из металла. И у балок, и у профиля сечение должно быть меньше, чем у опорных стоек. Это позволит снизить нагрузку. Первым делом связываются стойки, сверху закрепляются балки. Последний этап – изготовление обрешетки и сборка стропильных ног.

Установка кровли

Монтаж кровельного материала – окончательный, но далеко немаловажный шаг. Рассмотрим каждый вариант отдельно.

Навес для автомобиля из поликарбоната

Один из распространенных и популярных тентов, которые часто используют дачники и владельцы загородных домов. О различных конструкциях для дачи, которые можно построить своими руками, мы писали ранее. Подобный материал может быть монолитом или состоять из ячеек. Их различия такие:

После того, как вы выбрали подходящий материал, следует приступать к его монтажу. Параметры листа определяются размерами самой конструкции. Отрезать его следует специально предназначенным для этого электроинструментом.

Важно! Если для кровли применяется сотовый поликарбонат, то нельзя допускать попадания воды в каналы. Листы следует расположить перпендикулярно по отношению к земле. Если данные меры вовремя не предпринимать, то скопившаяся влага перемешается с пылью, тем самым нарушится привлекательность навеса. Монолитное покрытие не имеет подобных проблем.

Далее идет сама установка листа:

  1. После нарезания поликарбоната делают отверстия, предназначенные для крепежных деталей. Это необходимо сделать до начала процесса монтажа.
  2. Диаметр для отверстий в листах выбирается больше, чем сами метизы. Так делают потому, что сам материал при высоких или низких температурах меняется, а если диаметры будут соответствовать друг другу, то в местах крепления появятся трещины или сколы.
  3. Низ листов закрывают специальной лентой с перфорацией, верх – цельной.

Деревянный навес для автомобиля

Каждый владелец участка хочет, чтобы окружающие основное жилое строение элементы хорошо гармонировали с общей стилистикой и дополняли дизайн территории. Здесь на помощь приходят навесы для авто из дерева. Конечно, все понимают, что не вся конструкция состоит из пиломатериалов, а только определенные ее части: каркас, опорные столбы и обрешетка. Для кровли используют шифер (или еврошифер) или поликарбонат.

Чтобы дерево не впитывало влагу и со временем не испортило внешнего вида, его покрывают специальными антисептическими и антипиреновыми составами.

Навес из профнастила

Профнастил имеет все необходимые качества, которыми должен обладать материал для кровли дачного тента.

Есть несколько особенностей, которые стоит учитывать при возведении конструкции:

Стройте навес для своей машины строго по инструкции, и у вас все получится!

glavstroy365.ru

обустройство на даче своими руками места под авто

Существуют разные способы хранения машины, но специалисты рекомендуют использовать именно открытые гаражи или навесы. Если транспорт просто стоит на улице, он повреждается от погодных явлений. Оставлять средство передвижения в гараже — тоже не вариант, так как создаётся сильный конденсат. На сегодняшний день существует множество технологий изготовления навеса для машины. Все они отличаются между собой формой, размерами и т. п.

Из чего делают навесы

Навесы под машину — это небольшие сооружения или МАФы, которые по своей сути состоят из опорных стоек, крыши и площадки для автомобиля. В связи с тем, что такие сооружения, как правило, размещаются на дачном участке, их эстетический внешний вид должен соответствовать дому и всему экстерьеру.

Подобное сооружение можно построить из различных материалов, которые будут в большинстве случаев зависеть от финансовых возможностей владельца дачи.

Используют в основном такой материал:

  • Навес под машину из дерева. Это может быть профилированный клеёный брус, оцилиндрованные стволы или брёвна. Преимущество подобных материалов в этом случае в том, что с ними легко работать, они не требуют особых инструментов. Минус заключается в большой пожароопасности. Нужно тщательно обрабатывать антисептиками и огнеупорными средствами.
  • Металлические навесы под машину. Такой материал является самым популярным в изготовлении подобных конструкций. Каркас может изготавливаться из труб, металлопрофиля. Для особой эстетики он может быть кованым. Производство навеса из металла требует наличия сварочного аппарата и определённого опыта работы с ним. Если опыта нет, то требуется привлекать специалистов. Единственный недостаток — это коррозия. Поэтому такую конструкцию необходимо тщательно обработать двойным слоем краски и время от времени перекрашивать её.
  • Постройка из камня, кирпича или бетона. Если сравнивать с предыдущим вариантом, то она не требует дополнительной обработки, проста в эксплуатации, но зато более массивна.

Огнезащитные составы, которыми нужно обрабатывать дерево, должны обязательно иметь разрешения санэпиднадзора и относиться к 1 и 2 группе по ГОСТу. Если говорить о несущих элементах конструкции из дерева, то нужно использовать антисептики и огнеупорные средства только высшего качества. Отличить их можно от других, менее качественных, по прозрачному розовому цвету.

Виды кровли и популярные материалы

Защитные навесы для машин с односкатной крышей — это самый простой способ обустроить стоянку «железного коня». Одним из важнейших элементов такой конструкции является верхняя обвязка всех столбов (мауэрлат) и стропильная система. От качественной установки зависит, как хорошо конструкция будет выдерживать порывы ветра и нагрузку снега.

Дополнительные подпорки основных столбов сооружения нужно делать только в том случае, если расстояние между ними превышает 4.5 метра. Крыша навеса для машины из дерева может иметь 25 градусов наклона и этого будет вполне достаточно. Но окончательный наклон зависит также и от материала кровли.

При подобном градусе наклона на каждый метр крыши добавляется 300 миллиметров высоты. Таким образом, если длина навеса 5 метров, то столбы с одной стороны должны быть выше других на 1.5 метра. Двускатные или вальмовые крыши устанавливают намного реже, так как это более сложная постройка и предназначена не только для хранения транспортного средства. Например, первый этаж под машину, а второй — в качестве беседки и т. п.

Для односкатной крыши используют:

  • профлист;
  • металлочерепицу;
  • мягкую черепицу;
  • рубероид;
  • шифер;
  • ондулин;
  • тент;
  • поликарбонат.

Для выгнутой крыши в качестве кровли необходимо использовать поликарбонат. Как правило, её каркас дугообразной формы. Для сварки основы применяют профильные трубы или кованые изделия. При сварке необходимо придерживаться данных чертежей и просчитать прочность таких элементов. Навес для автомобиля своими руками из поликарбоната сделать легко. Он универсальный, смотрится достаточно незаметно и имеет эстетичный внешний вид.

Переносные навесы под автомобиль

На сегодня можно приобрести переносные навесы для машины. Они очень удобны и компактны. Их делают из металлического каркаса, а крышу — из тента. Инструкция по сборке несложная, и установить такой навес можно за 1−2 часа. Переносной вариант будет удобным для дачников и любителей отдыхать на природе. Существуют виды, где стенки установлены из мягкого стекла или тента.

Если говорить о площадке, где непосредственно будет стоять машина, то её можно сделать из щебня. Но более ответственные хозяева изготавливают из бетонных плит, натурального камня, брусчатки или тротуарной плитки. Чтобы в последующем площадка не давала трещин, её необходимо соответственно подготовить: очистить от мусора и выровнять поверхность. Потом требуется засыпать щебнем, песком и хорошо утрамбовать.

При планировании конструкции не нужно забывать об уклоне и сливе, чтобы вода не застаивалась на площадке. Для более качественной защиты машины от дождя необходимо оснастить сооружение боковыми стенками.

Нюансы по размещению конструкции

Навес можно устанавливать на разных местах участка: отдельное место, примыкать к дому, забору, гаражу, или хозблоку. Территорию для установки необходимо выбирать в зависимости от индивидуальных условий на определённом участке. Лучшим вариантом будет крепление всей конструкции на самостоятельном фундаменте и опорах, но одну из сторон при необходимости допустимо сделать консольного типа.

Какой материал лучше выбрать

Любой возможный материал для таких конструкций может иметь свои недостатки и преимущества. К примеру, минусом дерева является его гниение и «боязнь огня», а металл подвергается коррозии. Также для производства металлических изделий необходимо иметь сварочный аппарат. И дерево, и металл требуют постоянного ухода для продолжительного срока службы.

Если говорить о кирпиче и камне, то тут тоже есть свои нюансы. Такие работы окажутся очень хлопотными и трудозатратными, потребуются умения кладки, большие усилия для замеса бетона, и по времени они более продолжительные, чем монтаж деревянных или металлических конструкций.

Всё зависит от финансовых возможностей и опыта владельца дома. Самый дешёвый вариант из дерева может выбирать человек без специальных умений, но если есть сварочный аппарат и расширенный бюджет на постройку, то можно сделать и металлическое сооружение.

Когда с форматом каркаса определились, нужно приступать к выбору кровли. Разумеется, что самый простой вариант -- это применение жёстких листов различного происхождения, например, металлочерепицу, поликарбонат, шифер и т. п. Если использовать рубероид, то такая постройка выйдет экономной, но, с другой стороны, необходимо учитывать и то, что потребуется устанавливать стропильную систему, которая также нужна и для мягкой металлочерепицы.

Идеальный вариант по всем параметрам — это использование поликарбоната или профлиста. Но если их сравнивать между собой, то профлист со временем подвергается коррозии, а вот поликарбонат таких недостатков не имеет. Также плюсом поликарбоната является его полупрозрачность, что особо важно, если постройка находится у стены дома. Свет будет постоянно поступать под такую конструкцию.

Навес для авто своими руками из дерева можно сделать из бруса. Зачастую для этих целей используют брус 150х150 или 100х100. Также применяют оцилиндрованное бревно диаметром 150−200 мм. Для построек из металла подойдёт труба с поперечным сечением 100 мм или профиль 80х80. Расстояние между опорами постройки должно быть 1.5−2 метра. В отдельных случаях используют конструкции с расстоянием между опорами в 3 метра, но необходимо хорошо просчитать надёжность навеса во избежание непредвиденных ситуаций.

В качестве опорных труб можно использовать круглую или профилированную 40х80 трубу или для больших конструкций 80х80. Для стропильной системы следует применять трубы 40х40. Если в металлическом каркасе делать мауэрлат из дерева, тогда нужно брать обрезную доску 100х40, цельный или клеёный брус 100х100.

Оптимальные размеры для конструкции

Параметры навеса для машин могут быть различными, в зависимости от разных факторов: размера машины, их количества, наличия достаточного места для постройки. Для легковых автомобилей можно строить навес размерами 5 х 2.3 м. Если говорить об универсальном сооружении, которое подходит для внедорожников, кроссоверов и микроавтобусов, то подойдут параметры 6.6−3.6 м. Для того чтобы навес для двух машин был удобен и не занимал много места, на участке берутся оптимальные размеры 5.3−6.9 м.

Высота навеса проектируется в зависимости от высоты машины, а также учитывается размер верхнего багажника, если такой имеется. Очень низкое сооружение не будет удобным в использовании, особенно при выходе из машины. Оптимальная высота может колебаться минимум от 1.9−2.2 м. Но в то же время, если постройка окажется выше необходимого, то дождь и снег могут попадать на автомобиль.

Учитывая принятые стандарты, навес для машины должен быть на 1 метр выше транспорта и на 2 метра шире. Если конструкция на два транспортных средства, свободное расстояние будет таким же.

При самостоятельном изготовлении сооружения рекомендуется скачать в интернете готовые чертежи и инструкции по установке. Когда ни один чертёж не подошёл, то можно взять уже существующий и изменить его под свои требования.

Использование поликарбоната для строения

Оптимальный вариант — это использование для каркаса металлических труб или профиля, а для кровли — поликарбоната. Крышу желательно делать односкатную во избежание дополнительных расходов, трудовых и временных затрат.

Перед началом строения необходимо подготовить такие материалы и инструменты:

  • металлический профиль и трубы;
  • болгарка;
  • поликарбонат;
  • набор гаек и дополнительных крепежей;
  • песок, вода, щебень, цемент, краска.

Сперва необходимо выбрать место для постройки, установить по периметру столбики и натянуть верёвку. Все работы выполнять строго по ранее заготовленному чертежу. Потом необходимо сделать котлован 20−30 сантиметров в глубину. По бокам выкопать ямы на опорные столбы от 70 сантиметров до одного метра в зависимости от уровня грунтовых вод.

Засыпать всё 10-сантиметровым слоем песка и щебня и утрамбовать. После этого необходимо сделать решётку из арматуры для армирования бетона. Также нужно построить опалубку по всему периметру площадки и ям столбов. Отдельно установить арматуру и для опорных столбов. Когда вся арматура связана и лежит на своём месте, залить 10-сантиметровым слоем бетона.

Через неделю после заливки фундамента можно приступать к работам по монтажу каркаса и крыши. С помощью кронштейнов опорные трубы или профиль прикрепить к заранее залитым столбам фундамента. Потом необходимо проверить высоту столбов и если не получается требуемого угла уклона, то подрезаем их с помощью болгарки.

Когда опорные столбы прикреплены, можно делать верхнюю обвязку. Для этого используется металлопрофиль 40х40 миллиметров. Обвязку нужно приварить к основанию, затем приварить рёбра жёсткости стропильной системы, а также сами стропила. Расстояние между ними должно быть примерно 1 метр. После установления и крепления всех деталей каркаса защитить места сварки и полностью покрасить конструкцию.

Спустя несколько часов после высыхания краски необходимо приступать к креплению поликарбоната. Для этого можно использовать специальные пресс-гайки.

На этом строительные работы по созданию навеса для машины можно считать законченными. При грамотно составленных расчетах и закупке нужного материала весь процесс не займет много времени, а автомобиль будет надежно защищен от погодных условий.

sotka.guru


Смотрите также
